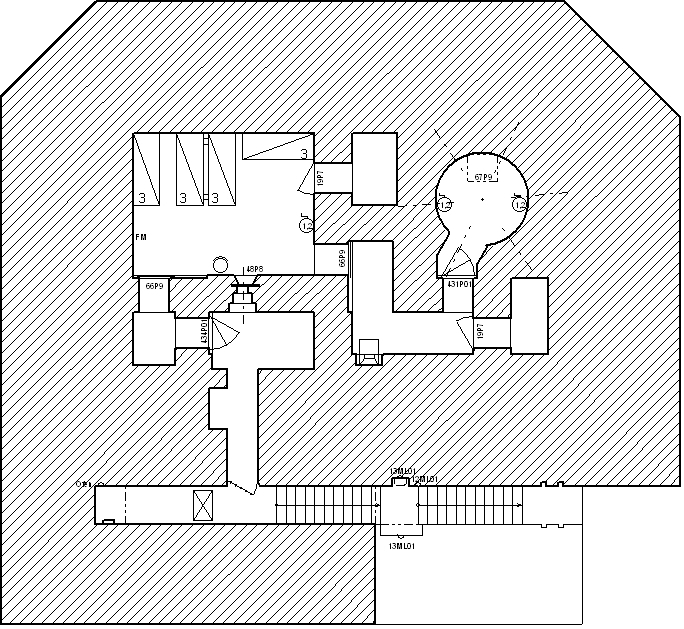

WH20 – Regelbau 114b

Der Bunker mit der Nr. 20 in Dillingen/Pachten entstand 1939 im Rahmen des Bauvorhaben West. Als Bestandteil des Westwalls wurde er an der sogenannten Haupt-Kampf-Linie zur Verteidigung der Reichsgrenze erbaut.

Regelbau bezeichnet ein standardisiertes Bunkerbauwerk des Westwalls und des Atlantikwalls. Durch die Standardisierung der Bauwerke wollte man mehrere Dinge erreichen:

⊕ Erprobte Ausführungen beim Bunkerbau sollten eingehalten werden
⊕ Vereinfachte Fertigung großer Stückzahlen von z. B. Panzerungs- und Lüftungsteilen und vereinfachte Bestellung bei der produzierenden Industrie
⊕ Vereinfachte Erkundung von Bauplätzen im Hinblick auf die strategische Lage
⊕ Erleichterung der Bauausführung
⊕ Erleichterter Materialnachschub zur Baustelle

1
2
3
4
5
6

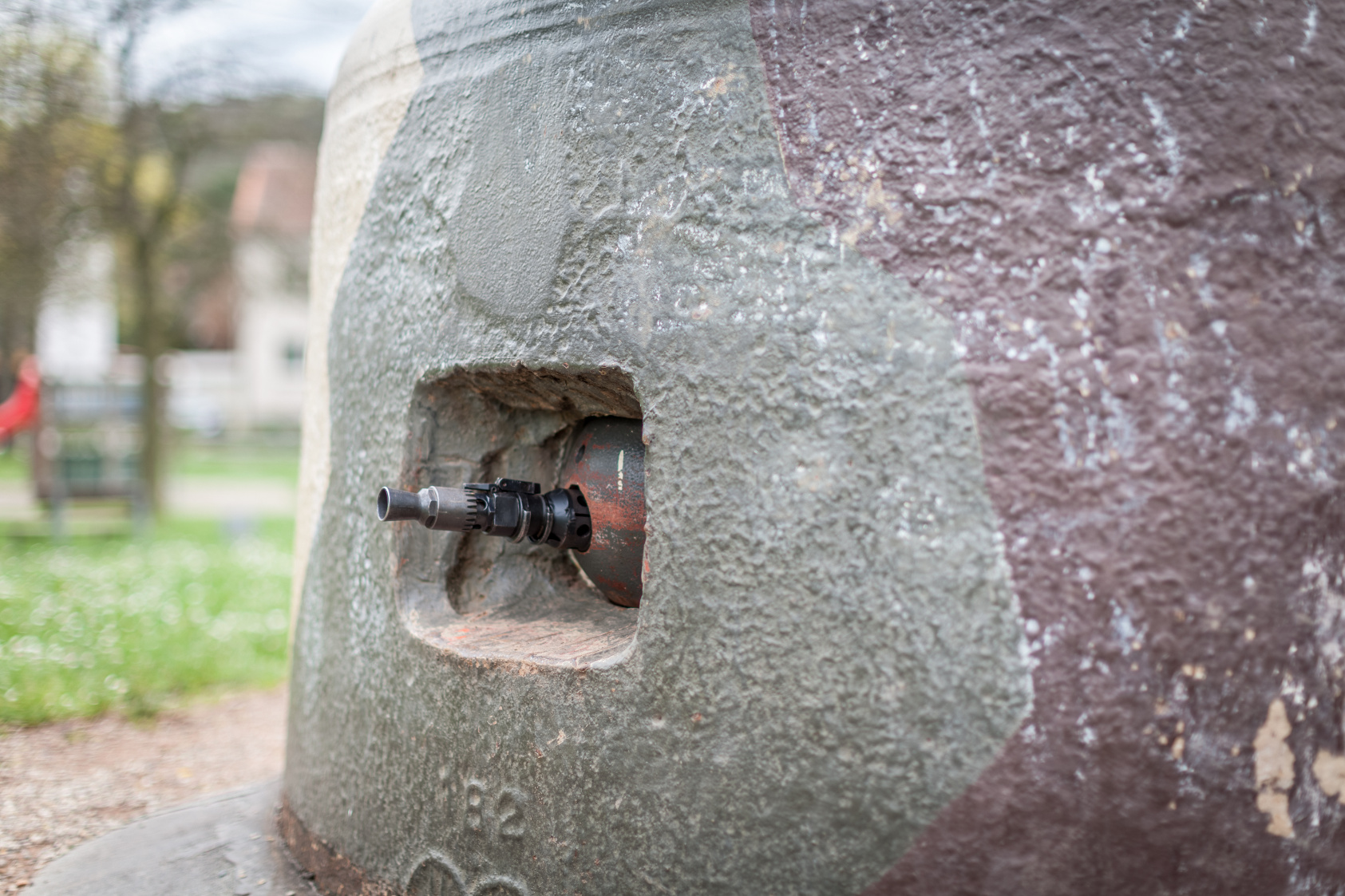

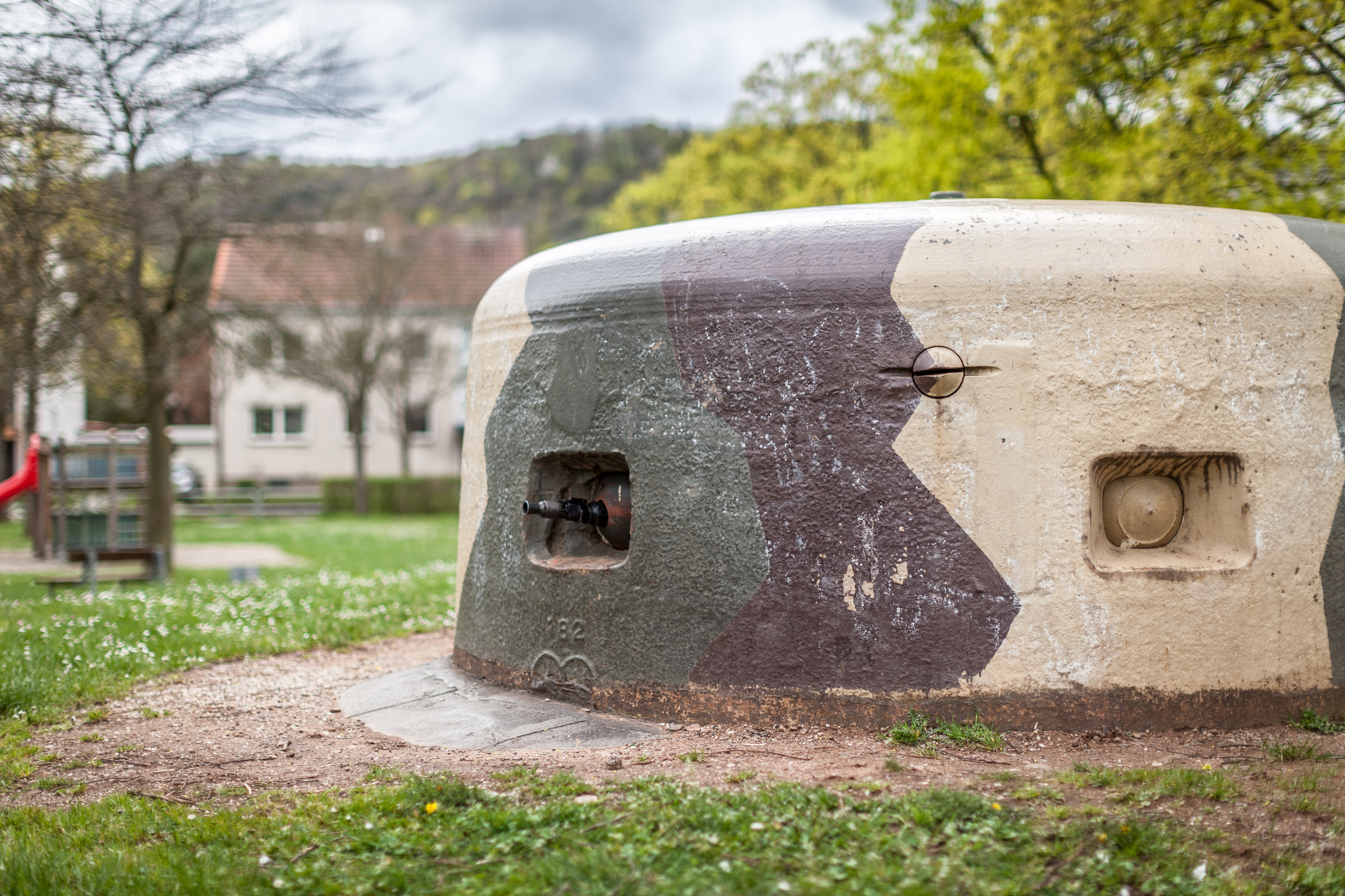

Sechsschartenturm

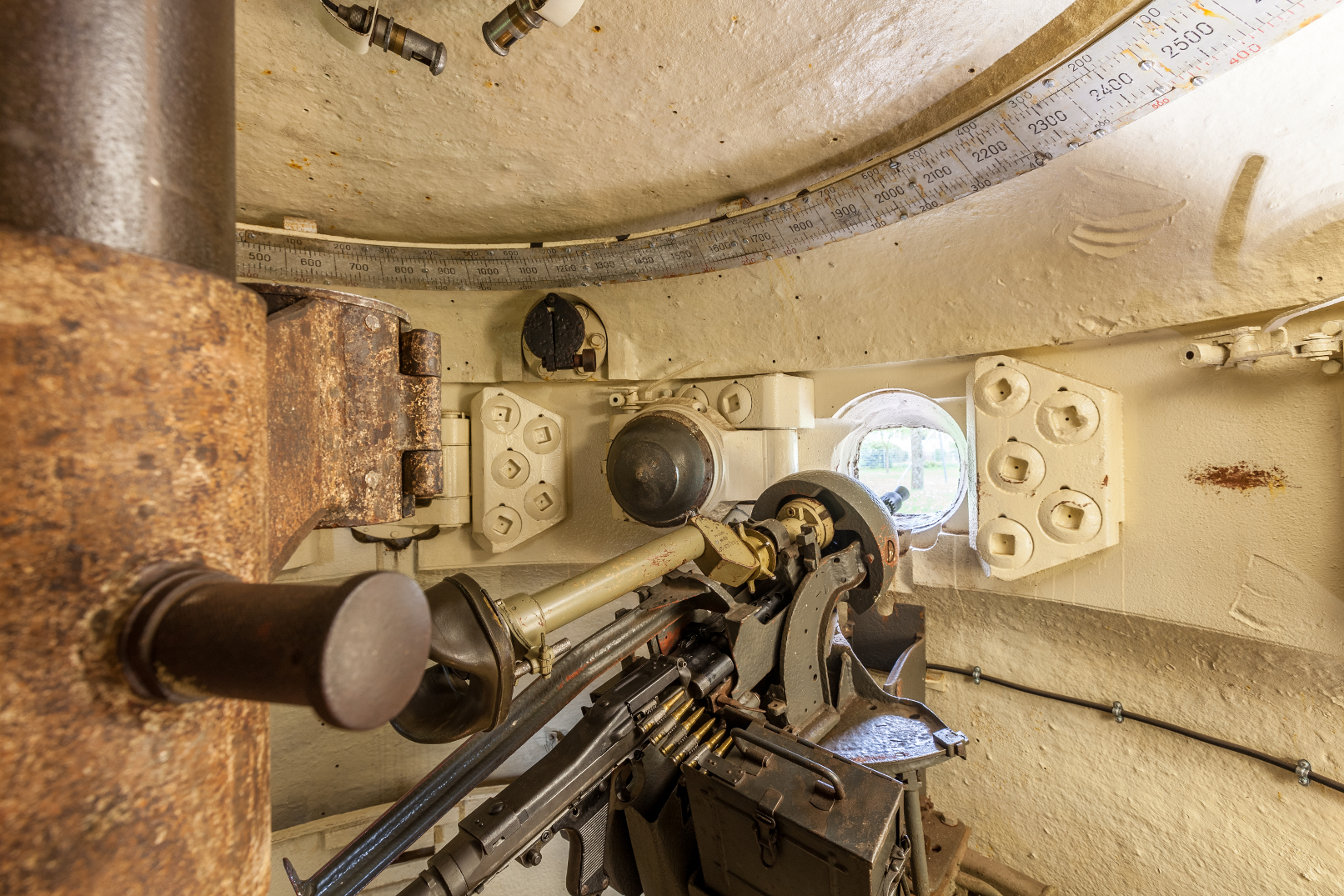

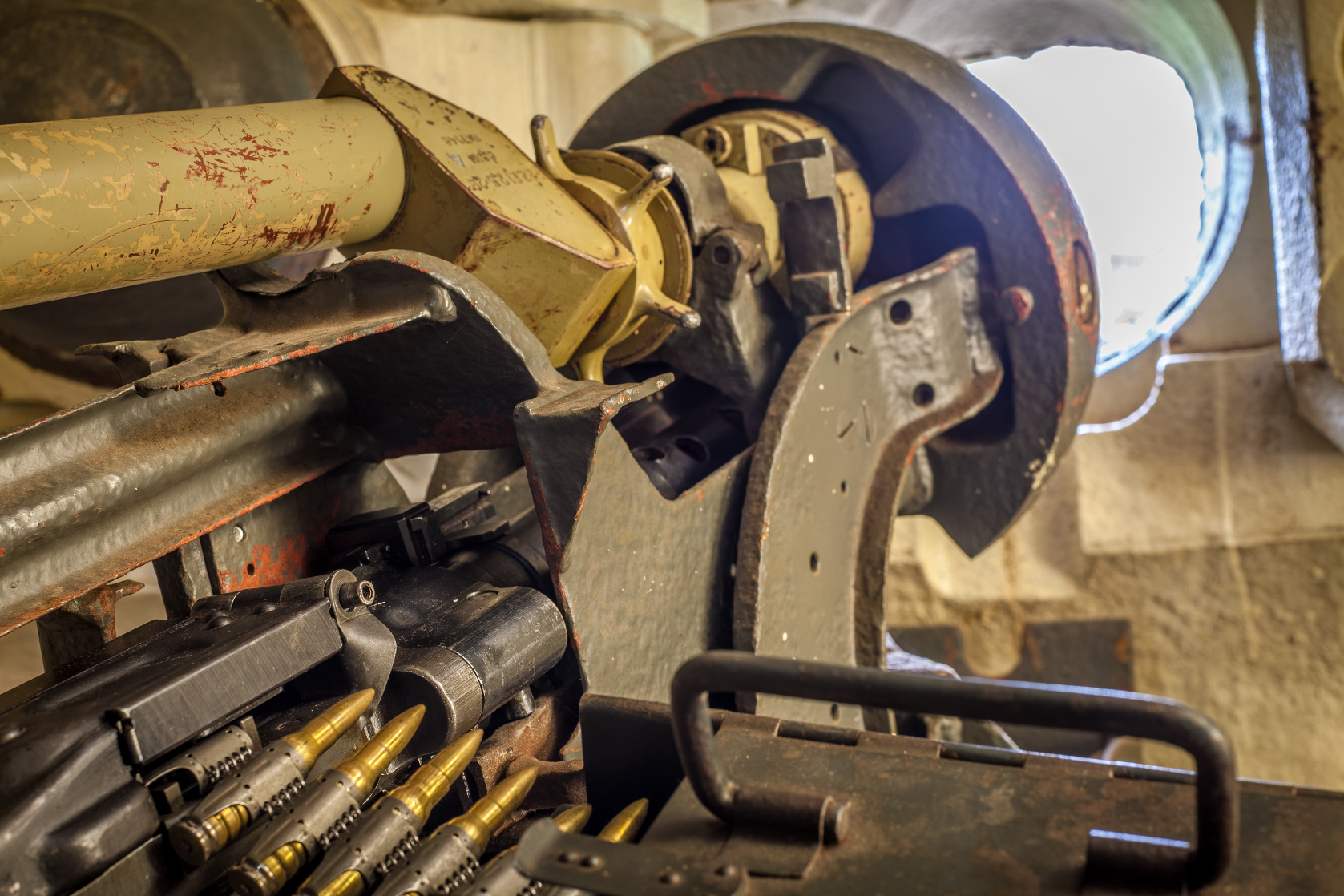

Die Bewaffnung bestand aus 2 Maschinengewehren des Typs MG 34 im Sechsschartenturm. Die Maschinengewehre waren auf Lafetten in dem Turm befestigt und konnten mittels Laufschiene die Scharten wechseln, durch Teilkreisskalen an den Turminnenwänden konnten sie gerichtet werden. Die Maschinengewehre konnten nicht in zwei Scharten nebeneinander eingesetzt werden, es musste immer eine Scharte dazwischen frei bleiben. Verschlossen wurden die Scharten bei Nichtgebrauch mit Kugelkalottverschlüssen. Die Lafetten der Waffen besaßen einen passenden Kugelkopf der die Scharte dicht abschloss wenn das MG in Feuerstellung war.

Der Sechsschartenturm ist vom Typ 20P7, hat eine durchschnittliche Wanddicke von 255 Millimetern, einen Innendurchmesser von 2,25 Metern und ein Gewicht von 51 Tonnen. Die Gesamthöhe beträgt 2,64 Meter wovon aber nur 1,34 Meter über die Decke des Bauwerks herausragen.

Wegen der effektiven Schussweite von 1.650 Metern können die Maschinengewehre in der Kuppel als "Fernkampfwaffen" des Bunkers gesehen werden.
